Scythe Setsugen 2 protzt (aktualisiert)

by on29 November 2010

Index

Die Installation des Kühlers auf eine HD6870 ist relativ einfach zu verstehen. Dummerweise hat Scythe die Stiftschrauben mit Doppelgewinde samt Rändelschrauben entsorgt, daher ist fast unmöglich die richtigen Löcher beim Anschrauben zu treffen. Achtet darauf alle Chips, die Kühlkörper bekommen sorgfältig zu reinigen, bevor ihr die selbstklebenden Teile appliziert. Wenn der Kühler fest sitzt, sollte das so aussehen:

Scythe Setsugen 2 on HD6870 without Fan

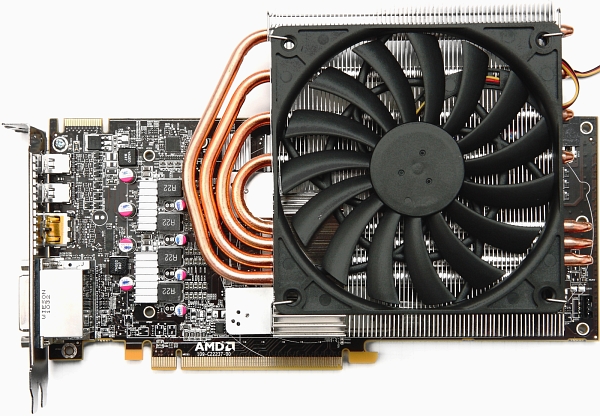

Wir haben für unseren Test natürlich den mitgelieferten Lüfter verwendet. Die neuen Lüfterklammern sind einfacher zu handhaben, als beim Vorgängermodell. Sollte es unerheblich sein, ob die Grafikkarte mit Kühler nun zwei oder zweieinhalb Slots belegt, dann kann mit Hilfe von Kabelbindern ein 25mm Standard-Lüfter verwendet werden. Durch die größeren Lüfterschaufeln schaffen diese mehr Durchsatz bei gleicher Drehzahl.

Scythe Setsugen 2 on HD6870

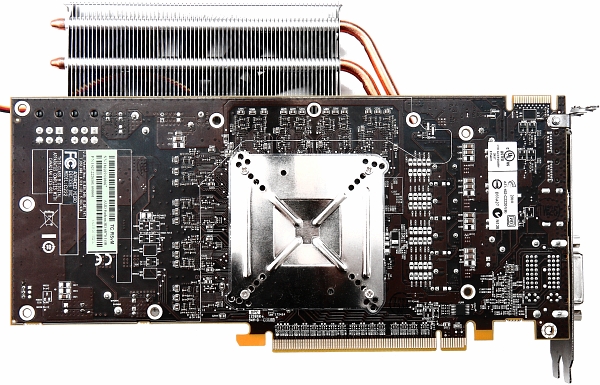

Auf der Rückseite seht ihr die Schrauben, die uns fast die letzten Nerven gekostet hätten. Die Halterungsplatte ist mit Kunststoff überzogen um Kurzschlüsse zu verhindern.

Scythe Setsugen 2 on HD6870 backside

Obwohl sich das Slot-Design nicht ändert, ist die Karte nach dem Umbau erheblich leichter. Nur der Wärmeabnehmer und die Heatpipes bestehen aus Kupfer, der Rest ist aus leichtem Aluminium. Der Kühler alleine wiegt nicht 435g und selbst mit den restlichen Kühlkörpern kommt man auf keinen halben Kilo, ein großer Fortschritt gegenüber dem AMD-Kühler.

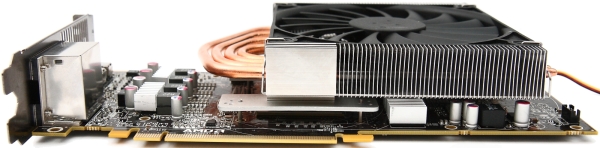

Scythe Setsugen 2 on HD6870 angeled view

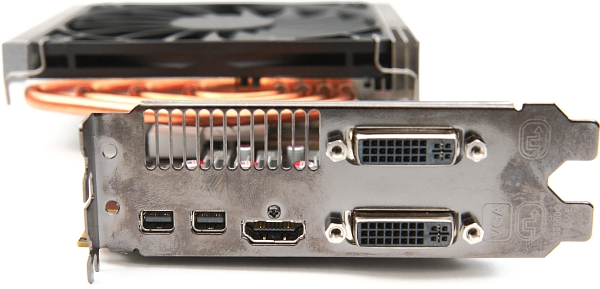

Wie schon beschrieben überragt der Kühler die Karte um ca. 5cm. Dementsprechend passt er nicht in jedes Gehäuse.

Scythe Setsugen 2 on HD6870 connectors view
